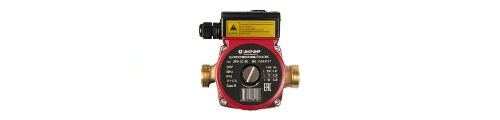

Насос циркуляционный UNIPUMP UPН 20-60 130
Циркуляционные насосы серии UPH — с «мокрым» ротором предназначены для перекачивания рабочих жидкостей в системах отопления и горячего водоснабжения при стабильном или слабо меняющемся расходе.
Описание
Циркуляционные насосы серии UPH — с «мокрым» ротором предназначены для перекачивания рабочих жидкостей в системах отопления и горячего водоснабжения при стабильном или слабо меняющемся расходе.
Область применения:
Для перекачивания рабочих жидкостей в системах отопления и горячего водоснабжения при стабильном или слабо меняющемся расходе.
Насосы этой серии имеют три ступени мощности, регулировка напора осуществляется трехпозиционным переключателем.
Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.
- Максимальная температура теплоносителя — +100°С.
- Максимальное давление в системе — 10 бар.
- Максимальная допустимая температура окружающей среды — +40°С.
- Питание — от электросети 230 В, 50 Гц.
- Корпус насоса выполнен из латуни.
Техническая информация:
| Тип насоса | Присоед. размер, внешняя резьба | Проходное сечение | Сила тока / мощность | ||
|---|---|---|---|---|---|
| 1-я ступень | 2-я ступень | 3-я ступень | |||
| UPН 20-60 | 1" | ¾" | 0,25А/55 Вт | 0,35А/70 Вт | 0,45А/100 Вт |
Напорно-расходные характеристики:
| Модель | Производительность | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Q, м3/час | 0 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| 1-я ступень | Напор, Н(м) |
3,3 | 1,4 | 0,8 | 0,4 | - | - | - | - |
| 2-я ступень | 5,0 | 3,3 | 2,5 | 1,8 | 1,2 | 0,7 | 0,2 | - | |
| 3-я ступень | 6,0 | 5,0 | 4,4 | 3,7 | 3,0 | 2,5 | 1,8 | 1,0 | |
* приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.
Инструкция:
Инструкция по монтажу и эксплуатации — UNIPUMP серии UPH [5.39 Мб]
Комплект поставки:
- Насос в сборе - 1 шт.
- Резьбовое соединение - 2 шт.
- Руководство по эксплуатации - 1 шт.
- Тара упаковочная - 1 шт.
Описание и характеристики
- Потребляемая мощность: 100 Вт
- Максимальный напор, м: 6
- Материал корпуса: Латунь
- Производительность, л/мин: 3.5 м3/час
- Параметры электрической сети: ~220±10% В. 50 Гц
- Потребляемая мощность, Вт: 100
- Гарантия, мес.: 12
- Степень защиты: IP42
- Производительность, м3/ч: 4
- Присоединительный размер: 1" (внешняя резьба)
- Максимальное рабочее давление: 10 бар
- Присоединительный размер, мм: 20
- Потребляемая мощность на 1-й скорости, Вт: 55
- Потребляемая мощность на 2-й скорости, Вт: 70
- Потребляемая мощность на 3-й скорости, Вт: 100
- Количество скоростей: 3
- Монтажная длина, мм: 130
- Макс. температура окружающей среды, °С: +40
- Макс. температура теплоносителя, °С: +110
