В рабочем положении пластины плотно прижаты друг к другу. Каждая пластина на лицевой стороне имеет резиновую контурную прокладку, ограничивающую канал для потока рабочей среды.

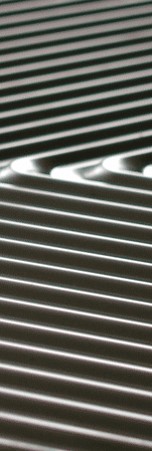

Рабочие среды в теплообменнике движутся в щелевых каналах между соседними пластинами в режиме противотока. Каналы для греющего и нагреваемого теплоносителя чередуются между собой. При сборке пластин в пакет, на смежных пластинах наклон гофр направлен в противоположные стороны. Это обеспечивается тем, что каждая последующая пластина при сборке поворачивается в своей плоскости на 180˚ относительно смежных, что создает равномерную сетку пересечения взаимных точек опор вершин гофр и обеспечивает жесткость пакета пластин.

Пакет пластин размещается на раме теплообменника. Для крепления теплообменника к строительным конструкциям на неподвижной плите и стойке предусмотрены монтажные опоры с отверстиями.

Применение

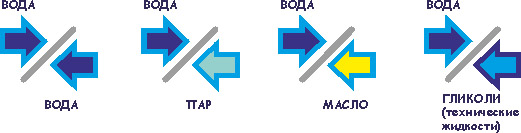

Теплообменники пластинчатые разборные ТFP  предназначены для теплообмена между средами:

и другие растворы неядовитых и невзрывоопасных веществ.

Область применения

— система отопления, вентиляции, кондиционирования, горячего водоснабжения;
— охлаждение масел и других технических жидкостей в производственных процессах;
— тепловые насосы;
— подогрев воды в плавательных бассейнах;
— подогрев или охлаждение жидких сред (неядовитых и невзрывоопасных) в различных технологических процессах.

Материал пластин

Для изготовления пластин применяются следующие материалы:
— AISI 304 (аналог – сталь 08Х18Н10 по ГОСТ 5632-72)
— AISI 316 (аналог – сталь 08Х17Н13М2 по ГОСТ 5632-72)
— 254 SMO (высоколегированный, коррозионно-стойкий сплав)
— Titan Gr.1
Стали AISI 304 и AISI 316 применяются для основного большинства сред. При этом сталь AISI 316 более коррозионностойкая.
Сплав 254 SMO применяется для сильных кислотных и щелочных сред, кроме соляной кислоты, а пластины из титана применяются для концентрированных растворов поваренной соли или морской воды.

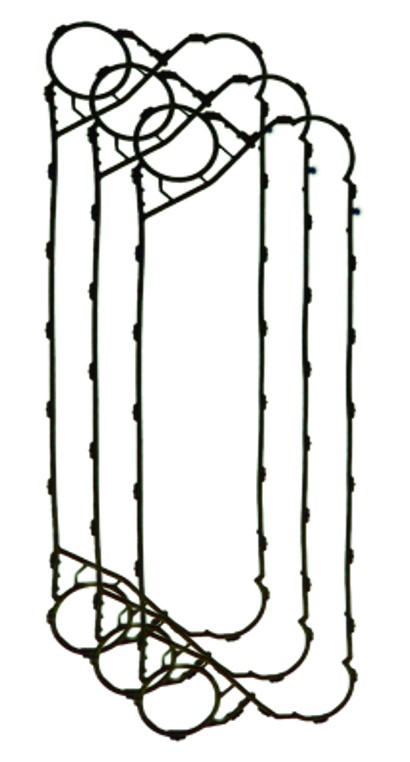

Материал уплотнений

Теплообменные пластины могут комплектоваться уплотнительными прокладками трех видов:
— из маслобензостойкой резиновой смеси – уплотнения NBR для сред «вода — различные масла (смазочные, трансформаторные и др.), нефтепродукты (бензин, бензол, газойль и др.)».
— из пищевой термостойкой резиновой смеси – уплотнения EPDM для сред «вода-вода», «пар-вода» с рабочей температурой до 150ºС и максимальной кратковременной до 160ºС.
— из фторкаучуковой резиновой смеси – уплотнения Viton S для сред «пар-вода» с рабочей температурой до 180ºС и максимальной кратковременной до 195ºС.

Типоразмеры

Теплообменники пластинчатые разборные ТFP  изготавливаются в Республике Беларусь с использованием пластин и прокладок фирмы FUNKE (Германия) и соответствуют требованиям технических условий ТУ BY 190675520.001-2008

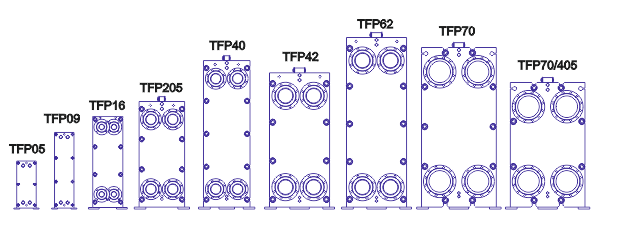

Теплообменники изготавливаются следующих типоразмеров:
