Клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей:
Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
ЭИМ оснащены ручным дублером.
По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей.
Наименование параметров | Значение параметров | |||||||||||||||||||
Номинальный диаметр DN, мм | 15 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
Номинальное давление PN, МПа | 1,6 | |||||||||||||||||||
Температура рабочей среды, °С | от +1 до +150 | |||||||||||||||||||
Условная пропуская способность Kvy *, м3/ч | 0,25 0,4 |
0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 40 63 |
40 63 100 |
63 100 125 160 |
100 125 160 200 |
100 160 200 250 300 |
250 300 360 450 630 |
400 630 800 1000 |
1000 1250 1600 |
|||||
Пропускная характеристика | линейная | |||||||||||||||||||
Условный ход штока, мм | 10 | 14 | 14 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 50 | 80 | 80 | |||||
Относительная протечка, % от Kvy, не более | 0,01 | |||||||||||||||||||
Максимальный перепад давления, закрываемый ЭИМ, МПа ** | ВЭП-ХХХ-700 |
|
|
|
|
|||||||||||||||
ВЭП-ХХХ-1600 | 1,6 | 1,6 |
|
|
|
|
|
|||||||||||||
ВЭП-ХХХ-2700 | 1,6 | 1,4 | 1,0 |
|
||||||||||||||||
ВЭП-ХХХ-4000 |
|
|
|
|
|
|||||||||||||||
Строительная длина, L, мм |
130 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 580 | |||||

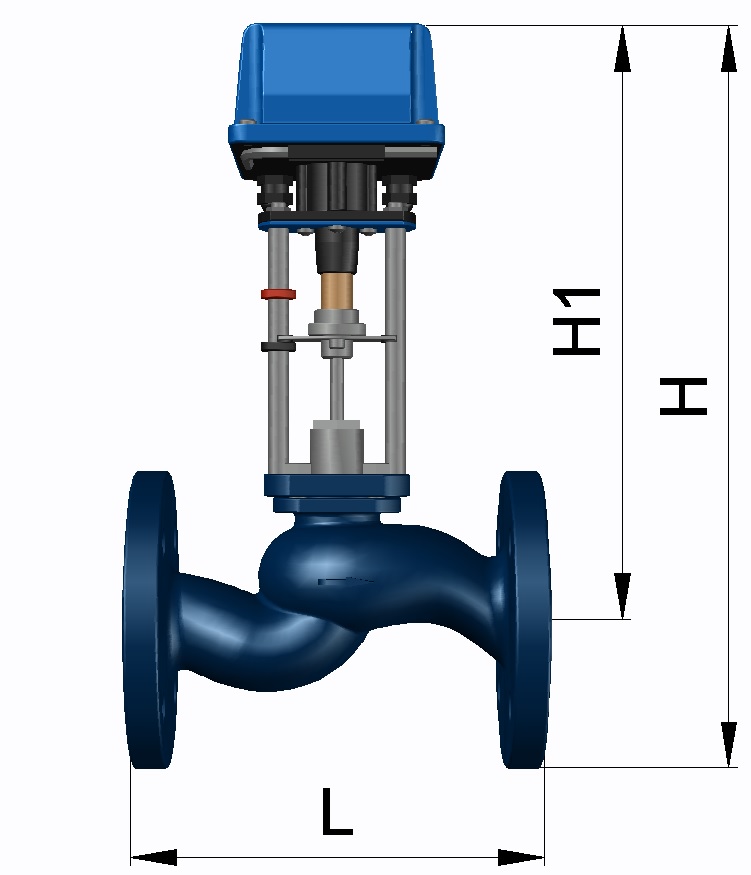

Высота клапана с ЭИМ Н, не более | 340 | 340 | 345 | 350 | 375 | 395 | 410 | 460 | 470 | 520 | 720 | 740 | 770 | 990 | 1080 | |||||
Размер Н1, мм, не более | 290 | 290 | 290 | 300 | 305 | 320 | 325 | 365 | 365 | 400 | 580 | 590 | 560 | 780 | 850 | |||||
Масса с ЭИМ ВЭП, кг не более | 6 | 6 | 6 | 7 | 9 | 11 | 14 | 23 | 28 | 41 | 65 | 85 | 45 | 210 | 290 |
* По требованию заказчика выпускаются изделия с другими значениями Kvу.
** Максимально допустимый перепад давления на клапане, при котором гарантируется надежное закрытие электрическим исполнительным механизмом (ЭИМ). Для увеличения срока службы и уменьшения уровня шума рекомендуется перепад давления принимать не более 0,2 МПа. Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 33259, исполнение B.
Пример обозначения при заказе:
1) Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN 20, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 6,3м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN20 Kvy6,3 с ЭИМ (наименование ЭИМ).
2) Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 с ЭИМ (наименование ЭИМ).
