Для нефти и темных нефтепродуктов

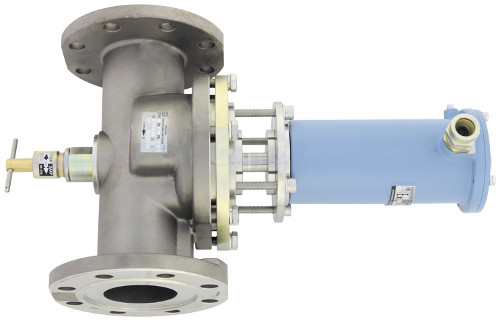

Клапаны СЕНС DN(15 .. 100)PN25-В(-НО)
Описание
Нормально закрытые / нормально открытые. Ручной дублер. Датчик положения затвора на твердотельном реле. Сердечник привода изолирован от рабочей среды. Двусторонняя подача среды.
Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких, в т. ч. вязких сред в трубопроводах. Имеется положительный опыт эксплуатации на литоле.
Применяются в стационарных технологических системах, задействованных при переработке нефти, производстве ГСМ, лакокрасочных материалов, подаче топлива на горелки.
Преимущественное применение:
- товарная нефть
- темные нефтепродукты
- попутный нефтяной газ с содержанием сероводорода не более 6% (только в исп. -НО); и т. п.
Особенности
- местный световой указатель положения затвора
- арктическое исполнение от -60 °C
- датчик конечных положений затвора (для DN25 .. 100)
- исполнение для температур рабочей среды до 200°C
Дополнительный датчик конечных положений затвора СЕНС-ДКП
Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.
Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.
Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.
Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.
Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.
Цепи питания и сигнализации датчика положений гальванически развязаны.
Технические характеристики датчика конечных положений затвора СЕНС-ДКП
| Параметры электропитания: | напряжение питания, В | от 10 до 36 | |
|---|---|---|---|
| потребляемая мощность, Вт, не более | 0,5 | ||
| Коммутационные параметры реле: | тип выхода | сухой контакт | |
| коммутируемое напряжение (AC/DC), В, не более | 60 | ||
| коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более | 100 | ||
| максимальное сопротивление замкнутых контактов, Ом | 2 | ||
| максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА | 4 | ||
| Параметры кабеля для подключения: | сечение проводников, мм² | от 0,15 до 1,5 | |
| диаметр кабеля по изоляции, мм | от 5 до 12 | ||
| Температура окружающей среды, °C | от -50 до +60 | ||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb Х | ||
Подробные технические характеристики
| Номинальный диаметр (DN), мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Эффективный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | ||||||||
| Номинальное давление (PN), кгс/см² | 25 | ||||||||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 1) | ||||||||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | от 0 до 8 1) | ||||||||||||||
| Пробное давление, кгс/см² | 38 | ||||||||||||||
| Герметичность затвора по ГОСТ Р 54808 | класс «А» | ||||||||||||||
| Материал корпуса | сталь 10Х18Н9Л | ||||||||||||||
| Напряжение питания |
|
||||||||||||||
| Потребляемая мощность (PФ / PУД), Вт |
|
||||||||||||||
| Продолжительность включения, % | 100 | ||||||||||||||
| Частота включения, цикл / мин, не более | 6 | ||||||||||||||
| Температура рабочей среды, °C | от минуc 50 до плюс 80 (кратковременно до 100) от 5 до 200 - для исполнения «-200C» |
||||||||||||||
| Температура окружающей среды, °C | от минуc 50 (от минус 60 - по заказу) до плюс 60 | ||||||||||||||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X; (1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6...T3 Gb X - только для исполнения -200C) | ||||||||||||||
| Положение на трубопроводе | приводом вверх ±90° (приводом горизонтально -90° - для исполнения «-200C») | ||||||||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое - по заказу) | ||||||||||||||
| Габаритные размеры, мм, НЗ / НО: |
А, не более | 272 / 245 | 272 / 245 | 395 / 403 | 395 / 403 | 456 / 427 | 456 / 427 | 532 / 505 | 532 / 505 | ||||||
| Б, не более | 225 / 197 | 225 / 197 | 258 / 266 | 258 / 266 | 312 / 286 | 309 / 281 | 373 / 345 | 373 / 345 | |||||||
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | |||||||
| Габаритные размеры исп. «-ДП», мм, НЗ / НО: |
А, не более | — | — | 440 / 447 | 440 / 447 | 501 / 472 | 502 / 472 | 577 / 549 | 577 / 549 | ||||||
| Б, не более | — | — | 303 / 311 | 303 / 311 | 357 / 331 | 354 / 326 | 418 / 390 | 418 / 390 | |||||||
| В | — | — | 196 | 196 | 230 | 230 | 308 | 308 | |||||||
| Габаритные размеры исп. «-200C», мм, НЗ / НО: |
А, не более | 313 / 287 | 313 / 287 | 440 / 447 | 440 / 447 | 501 / 472 | 502 / 472 | 577 / 549 | 577 / 549 | ||||||
| Б, не более | 269 / 239 | 269 / 239 | 303 / 311 | 303 / 311 | 357 / 331 | 354 / 326 | 418 / 390 | 418 / 390 | |||||||
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | |||||||
| Масса, кг, не более | 8 | 14 | 15 | 24 | 33 | 34 | |||||||||
| Полный срок службы, лет | 40 | ||||||||||||||
|
Примечание. 1) ΔP, при котором гарантируется герметичность затвора класса «А» |
|||||||||||||||
