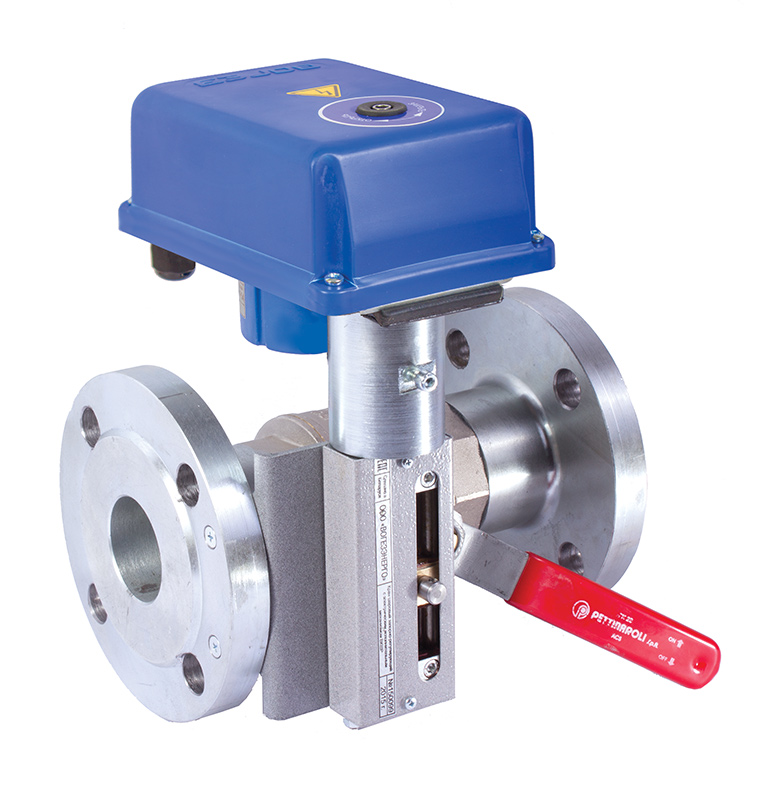

Краны шаровые ВКШР с электрическим приводом
Запорно-регулирующие шаровые краны с электрическим исполнительным механизмом ВКШР предназначены для дистанционного управления расходом воды в системах водоснабжения и отопления с температурой от 0°С до 150°С и давлением до 1,6 МПа
Описание
Для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликолю с концентрацией до 50% при давлении не более 1,6 МПА и температуре не более 150°С.
Электрические исполнительные механизмы (ЭИМ) оснащены ручным дублером.
Схема подключения: трехпроводная (трехпозиционное управление). Напряжение управляющего сигнала: ~220В, 50 Гц.
Схемы подключения аналогичны схемам подключения ЭИМ ВЭП.
Краны шаровые с ЭИМ производятся двух типов:
1. ВКШР DN 15, 20 - двухпозиционные запорные краны шаровые фланцевые (открыто -закрыто) со временем полного хода до 1,5 сек. Используются в основном на линиях подпитки независимых систем отопления вместо двухпозиционных запорных клапанов с соленоидным приводом.
2. ВКШР DN 25, 32, 40, 50 - запорно-регулирующие краны шаровые фланцевые со временем полного хода до 90 сек.
Шаровые клапаны применяются на ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия , холодная или горячая вода.
Пример обозначения при заказе
Кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР DN 15.
Кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР DN 25.
Краны шаровые запорно - регулирующие ВКШР DN 15 и DN 20 с электрическим исполнительным механизмом ВЭО-07
Назначение изделия: для регулирования расхода воды для технических нужд.
Технические характеристики
| Наименование параметров | Значение параметров | |
| Диаметр условного прохода, DN, мм | 15 | 20 |
| Условное давление, МПа, не более |
1,6 |
|
| Класс герметичности |
А |
|
| Рабочая среда |
Вода с температурой до 150 С°, нефтепродукты |
|
| Присоединительные размеры, мм: - Длина - Высота |
130 170 |
150 180 |
| Масса, кг не более |
3 |
|
| Присоединение к трубопроводу |
Фланцевое |
|
| Материал: - корпуса - шара |
Серый чугун Нержавеющая сталь |
|
| Исполнительный механизм |
ВЭО-07-6.3/1,5-0.25 |
|
| Время поворота на угол 900, сек, не более |
1,5 |
|
Краны шаровые запорно- регулирующие ВКШР DN 25...DN 50 с электрическим исполнительным механизмом
Область применения: Системы теплоэнергетики и кондиционирования, а также промышленные установки.
Технические характеристики
| Наименование параметров |
Значение параметров |
|||
| Диаметр условного прохода, DN, мм | 25 | 32 | 40 | 50 |
| Длина, мм | 160 | 180 | 200 | 230 |
| Условная пропускная способность, Кvy м3/ч | 30 | 40 | 100 | 200 |
| Присоединение к трубопроводу |
Фланцевое |
|||
| Рабочая среда |
Вода с температурой до 150 С° |
|||
| Условное давление, МПа |
1,6 |
|||
| Класс герметичности |
А |
|||
| Напряжение питания |
187-242В, 50Гц |
|||
| Потребляемая мощность, Вт |
18 |
|||
| Время поворота на угол 90°, сек |
90±5 |
|||
