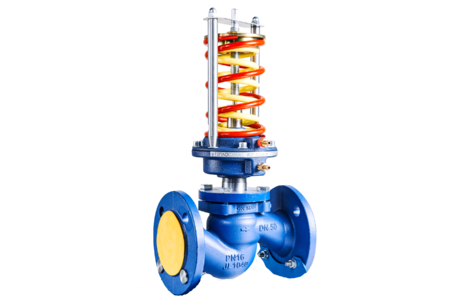

Регуляторы перепада давления RDT

Печать
Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.
Описание

Регулятор перепада давления прямого действия RDT предназанчены для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Общая контрукция регулятора перепада давления состоит из:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 исполнительный механизм-устройство, задающее необходимое давление (задатчик)
Наименование параметров,
единицы измерения		 Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0
2,5
4,0
6,3
4,0
6,3
8,0
10		 6,3
10
12,5
16		 10
16
20
25		 16
20
25
32		 25
32
40
50		 32
40
63
80
100		 63
100
125
160		 100
125
160
200		 160
200
250
280
Коэффициент начала кавитации Z            0,6        0,55       0,5   0,45      0,4   0,35   0,3
Температура рабочей среды Т, С                                                              +5...+150 С°
Условное давление PN, бар (МПа)                                                                 16 (1,6)
Рабочая среда вода, этиленгликоль, пропиленгликоль с температурой до 150 С°
Тип присоединения                                                      фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)




0.1 0,08-0,9 (0,008-0,09)(оранжевая пружина)
1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более                                                                      6
Относительная протечка, % от Kvs, не более                                                                   0,05%
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембран EPDM на тканевой основе

 Комплектная поставка регулятора перепада давления:

Для Ду 15-100:

  • медная импульсная трбука Ду 6х1 мм длиной 1,5 м - 1 шт;
  • медная импульсная трубка Ду 6х1 мм длиной 1,0 м - 1 шт;
  • латунная гайка с внутренней резьбой М10х1 - 2 шт;
  • латунный штуцер с наружной трубной резьбой G1/2"
    (для подключения к шаровому крану) - 2 шт;

Для Ду 125-150:

  • медная импульсная трубка Ду 10х1 мм длиной 1,5 м - 1шт.
  • медная импульсная трубка Ду 10х1 1,0 м - 1 шт;
  • латунная гайка с внутренней резьбой М14х1,5 - 2 шт;
  • латунный штуцер с наружной трубной резьбой G1/2"
    (для подключения к шаровому крану) - 2 шт.

Габаритные размеры


Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150

Длина L, мм

 130 150 160 180 200 230 290 310 350 400 480
Высота Н1, мм 360 361,5 363 370,5 375 482,5 490 510 562,5 665 687,5
Высота Н, мм / не более 407,5 415 420,5 440,5 450 465 582,5 610 672,5 790 830
Масса, кг / не более 12 12,5 13,5 15 17 20 25 31 45 55 70

Монтажные положения

Установка регулятора перепада давления

на подающем трубопроводе

Установка регулятора перепада давления

на обратном трубопроводе



Установка регулятора перепада давления
