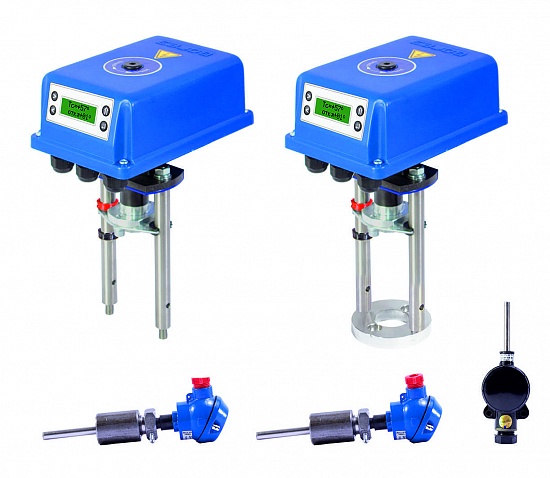

Электроприводы со встроенным регулятором температуры для отопления и гвс
Предназначены для управления регулирующей арматурой по программе, задаваемой пользователем, с целью автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры.
Наличие микропроцессорной платы управления, встроенной клавиатуры с табло индикации дает возможность пользователю задавать с клавиатуры требуемый режим работы, а также контролировать его исполнение.
Применяется как одноконтурная система автоматического регулирования расхода тепловой энергии.
Наличие микропроцессорной платы управления, встроенной клавиатуры с табло индикации дает возможность пользователю задавать с клавиатуры требуемый режим работы, а также контролировать его исполнение.
Применяется как одноконтурная система автоматического регулирования расхода тепловой энергии.
Описание
Принцип работы заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком по ПИД- законам регулирования.
ЭИМ в процессе регулирования производит постоянный опрос датчиков температуры и периодически, с интервалом времени (периодом регулирования), определяемым тепловой инерцией объекта регулирования на возмущающее воздействие, выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.
Программное обеспечение обеспечивает в автоматическом режиме быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации. При этом для большинства объектов управления отсутствует необходимость в изменении заводских уставок коэффициентов регулирования.
Выбор номера программы, задание режимов работы , значений температуры или температурного графика, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ - индикатор.
Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.
Отличительные особенности:
- панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
- три канала измерения температуры для датчиков с НСХ типа Pt500 или Pt1000;
- встроенный программный ПИД-регулятор;
- электронная защита привода от перегрузки;
- энергонезависимая память;
- таймер;
- интерфейс связи RS-485;
- протокол обмена данными Modbus RTU.
Обозначение при заказе :
Пример обозначения:
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-225М-700/63-20-220В,50Гц-IP54.
2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-228М-1600/63-20-220В,50Гц-IP54.
Количество датчиков температуры указать при заказе.
| Обозначение | ВЭП- 221М, ВЭП-225М, ВЭП-228М | |||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000 | ||||
| Напряжение питающей сети | ~ 220В, 50Гц, ~ 24В постоянного или переменного тока |
|||||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | 24 | 24 | |||||
| Номинальный полный ход, мм | 20 | 20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | |
| Скорость позиционирования (задается с клавиатуры), сек. на 1 мм. хода | от 2,5 до 6 | от 1,7 до 4 | от 1,3 до 3 | |||||||
| Управление | встроенный регулятор температуры | |||||||||
| Защита двигателя от перегрузки | электронная | |||||||||
| Тип датчика температуры | ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α по ГОСТ 6651-2009, °С-1: 0,00385 | |||||||||
| Количество датчиков, шт | до 3 | |||||||||
| Тип интерфейса связи | RS-485, протокол обмена Modbus RTU | |||||||||
| Архив контролируемых температур (энергонезависимая память) | 3250 значений с интервалом записи 1-60 минут | |||||||||
| Дискретность задания температуры | 1°С | |||||||||
| Пределы измерения температуры | от -50 °С до + 150°С | |||||||||
| Диапазон задания температур -для ГВС -для ОТП |
+1°С.... +99°С +30°С.... +120°С |
|||||||||
| Режим работы по ГОСТ 183-74 | S1 -100% ПВ | |||||||||
| Температура окружающей среды | от -50 °С до +150°С | |||||||||
| Степень защиты | IP54 | |||||||||
