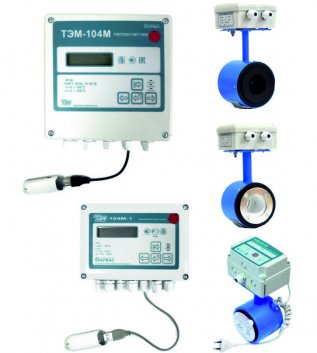

Теплосчётчик ТЭМ-104M

Теплосчетчик группового учета нового поколения ТЭМ-104М с бесплатной системой онлайн-диспетчеризации. Дополнительные каналы для управления насосами, снятие архива на обычную USB-флэшку и гарантия – 4 года.
Теплосчетчик ТЭМ-104М класса точности 1 по СТБ EN 1434 соответствует требованиям СТБ ISO 4064 и может использоваться для коммерческого учёта объёма теплоносителя.

Описание

Функциональные возможности:

Подключение до 4-х расходомеров в одной теплосистеме;
Раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
Архивация всех интегральных счетчиков с нарастающим итогом;
Упрощенная настройка;
Обработка сигнала «реверс».

Отличительные особенности:

Уникальное решение на рынке Республики Беларусь – прибор с готовой системой диспетчеризации;
Просмотр данных теплосчетчика с любых мобильных устройств и ПК;
Гарантия – 48 месяцев. Высокая надежность эксплуатации;
Коммерческий учет не только тепла, но и воды;
Дополнительные каналы для управления насосом по графику, по сигналам датчиков (расхода, температуры, давления), предотвращение утечки или управление сигнализацией;
Сохранение данных на стандартный USB-flash накопитель;
Время получения полного архива по USB разъему до 40 секунд;
Высокая надежность эксплуатации
Межповерочный интервал – 4 года;
Интерфейсы RS-232 / RS-485 (ModBus), USB, Ethernet, 3G;
Простота монтажа – настройка теплосчетчика по месту установки;
Отсутствие дополнительного гидравлического сопротивления;
Широкий диапазон и стабильность измерения расхода;
Высокая точность - 1 и 2 класс;
В теплосчетчике предусмотрено автоматическое преключение режима работы системы "Открытая"на время ремонтных работ работ в летний период (авомтическое преключение между режимами "Основной", "Лето1" и "Лето2"; только для исполнения с индукционными каналами)
Соответствует требованиям Правил коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
Соответствует требованиям Методики осуществления коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
Соответствует требованиям ТКП-411-2012 «Правила учета тепловой энергии и теплоносителя» Республики Беларусь.
Контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).

Вывод информации:

на двухстрочный индикатор;
по интерфейсам RS-232C, RS-485, 3G, USB (с возможностью подключения USB-накопителя и сохранения архивов), Ethernet (опция - при наличии, автоматическое подключение к серверу infoteplo.by)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов измерения: - расхода - температуры - давления	до 4 (в зависимости от исполнения) до 6 (в зависимости от исполнения) до 4 (в зависимости от исполнения)
Диаметр условного прохода, DN	15, 25, 32, 40, 50, 80, 100, 150
Диапазон измерения объемного расхода, м³/ч	от 0,01575 до 630
Динамический диапазон измерения расхода	1:400 (по заказу 1:1000)
Диапазон измерения температуры, °С	от 0 до 150
Диапазон измерения разности температур, °С	от 2 до 150
Диапазон измерения давления, Мпа	от 0 до 1,6 (по заказу до 2,5)
Класс точности по СТБ EN1434	1 или 2 точности
Длина линии связи Датчик расхода с частотно-импульсным выходом - ИВБ Индукционный датчик расхода - ИВБ ТСП - ИВБ	до 500 м.; до 100 м.; до 300 м., четырехпроводная
Интерфейсы для снятия и передачи данных	Интерфейсы RS-232 / RS-485 (ModBus), USB, Ethernet, 3G
Глубина архива Часовой Суточный Месячный Событий	1600 записей (66 суток) 800 записей (26 месяцев) 60 записей (5 лет) 1200 записей
Степень защиты	IP54
Напряжение / питание	от 187 до 253 В
Мощность	Потребляемая мощность ИВБ не более 8 ВА. Суммарная потребляемая мощность (ИВБ и ИП) не более 30 ВА
Средняя наработка на отказ, ч	10 000 часов
Средний срок службы, лет	не менее 15
Гарантийный срок эксплуатации, лет	4
Межповерочный интервал, года	4
Масса ИВБ, кг	не более 2
Габаритные размеры ИВБ, мм	182х180х95
