Электроприводы со встроенным регулятором температуры для гвс
Предназначен для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с заданной программой.
Совместно с регулирующим клапаном и датчиком температуры, может использоваться в качестве автономного регулятора температуры или в составе распределенных систем с управлением по интерфейсу RS-485, например, для поддержания заданной температуры горячей воды на выходе теплообменника.
Совместно с регулирующим клапаном и датчиком температуры, может использоваться в качестве автономного регулятора температуры или в составе распределенных систем с управлением по интерфейсу RS-485, например, для поддержания заданной температуры горячей воды на выходе теплообменника.
Описание
Принцип работы ЭИМ заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением по ПИД - законам регулирования.
В процессе регулирования производится постоянный опрос датчика температуры и периодически выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.
Программное обеспечение обеспечивает быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации.
Установка температуры в диапазоне от 1 до 99 °С при помощи микропереключателей под крышкой:

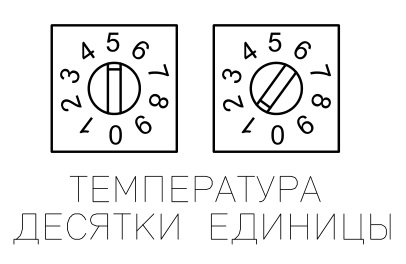

Пример задания режима регулирования температуры Т=51°С
Пример задания режима регулирования температуры Т=51°С
Обозначение при заказе

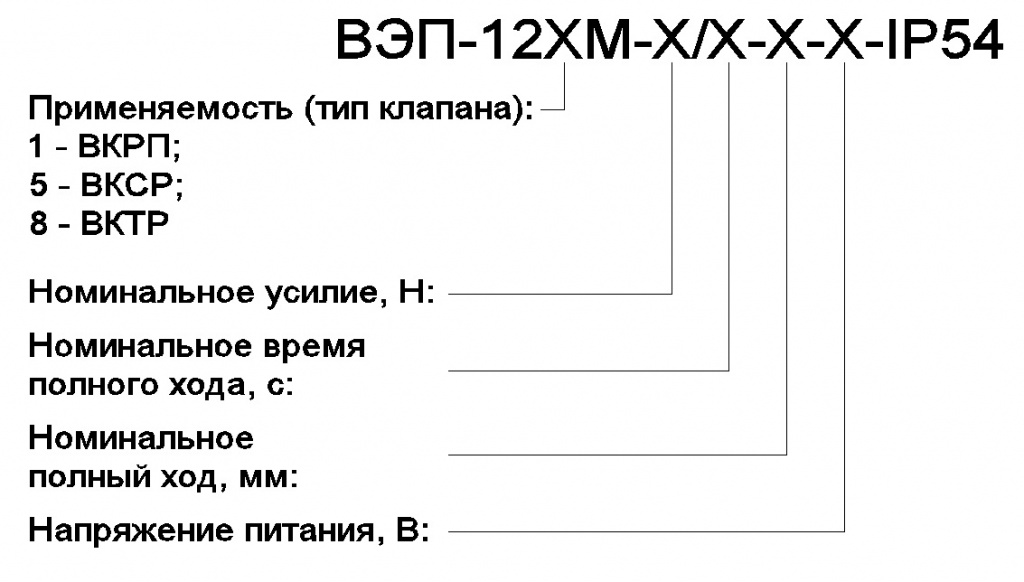

Пример обозначения:
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для поддержания температуры ГВС и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-125М-700/63-20-220В,50Гц-IP54.
Датчик температуры указать при заказе.
| Обозначение | ВЭП- 121М, ВЭП-125М, ВЭП-128М | |||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000 | ||||
| Напряжение питающей сети | ~ 220В, 50Гц, ~ 24В постоянного или переменного тока |
|||||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | 24 | 24 | |||||
| Номинальный полный ход, мм | 20 | 20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | |
| Скорость позиционирования (задается с клавиатуры), сек. на 1 мм. хода | от 2,5 до 6 | от 1,7 до 4 | от 1,3 до 3 | |||||||
| Управление | встроенный регулятор температуры | |||||||||
| Защита двигателя от перегрузки | электронная | |||||||||
| Тип датчика температуры | ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α по ГОСТ 6651-2009, °С-1: 0,00385 | |||||||||
| Тип интерфейса связи | RS-485, протокол обмена Modbus RTU | |||||||||
| Архив контролируемых температур (энергонезависимая память) | 3250 значений с интервалом записи 1-60 минут | |||||||||
| Дискретность задания температуры | 1°С | |||||||||
| Диапазон задания температур для ГВС | +1°С.... +99°С | |||||||||
| Режим работы по ГОСТ 183-74 | S1 -100% ПВ | |||||||||
| Температура окружающей среды | от -50 °С до +150°С | |||||||||
| Степень защиты | IP54 | |||||||||
