Регуляторы давления "перепуска" RDT-B

Печать

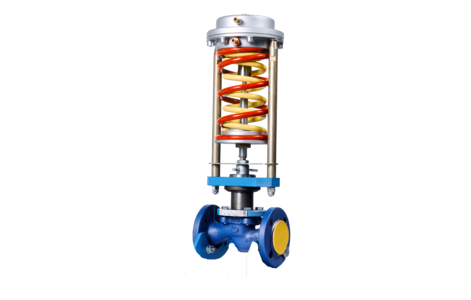

Регулятор "перепуска" прямого действия RDT-B является автоматическим регулятором перепада давления прямого действия, предназначенным для поддержания постоянного давления в трубопроводе на регуляторе, т.е. на участке трубопровода, на котором установлен регулятор.
Описание

Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт. При повышении перепада давлений на регуляторе клапан открывается.
В ИТП регулятор «перепуска» устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода. Не подходит для работы в тупиковых схемах.

Общая контрукция регулятора давления  "До себя" состоит из:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 испольнительный механизм-устройство, задающее необходимое давление (задатчик)
Наименование параметров,
единицы измерения		 Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0		 2,5
4,0
6,3		 4,0
6,3
8,0
10		 6,3
10
12,5
16		 10
16
20
25		 16
20
25
32		 25
32
40
50		 32
40
63
80
100		 63
100
125
160		 100
125
160
200		 160
200
250
280
Коэффициент начала кавитации Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3
Температура рабочей среды Т, С                                       +5...+150 С°
Условное давление PN, бар (МПа)                                           16 (1,6)
Рабочая среда вода, этиленгликоль, пропиленгликоль с температурой до 150 С°
Тип присоединения                                        фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)




1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более 6
Относительная протечка, % от Kvs, не более 0,05%
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембран EPDM на тканевой основе





Для Ду 15-100:

  • медной импульсной трбукой Ду 6х1 мм длиной 1,0 м - 1 шт;
  • латунной гайкой с внутренней резьбой М10х1 - 1 шт;
  • латунным штуцером с наружной трубной резьбой G1/2"
    (для подключения к шаровому крану) - 1 шт;

Для Ду 125-150:

  • медной импульсной трубкой Лу 10х1 мм длиной 1,0 м - 1шт.
  • латунной гайкой с внутренней резьбой М14х1,5 - 1 шт;
  • латунным штуцером с наружной трубной резьбой G1/2"
    (для подключения к шаровому крану) - 1 шт.
Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150

Длина L, мм

 130 150 160 180 200 230 290 310 350 400 480
Высота Н1, мм 407,5 407,5 407,5 420 420 432,5 537,5 545 595 685 707,5
Высота Н, мм / не более 455 460 465 490 495 515 630 645 705 810 850
Масса, кг / не более 13 13,5 14,5 16 19 22 26 32 45
