Назначение

    Для автоматического управления установками приточной вентиляции.

Устройство

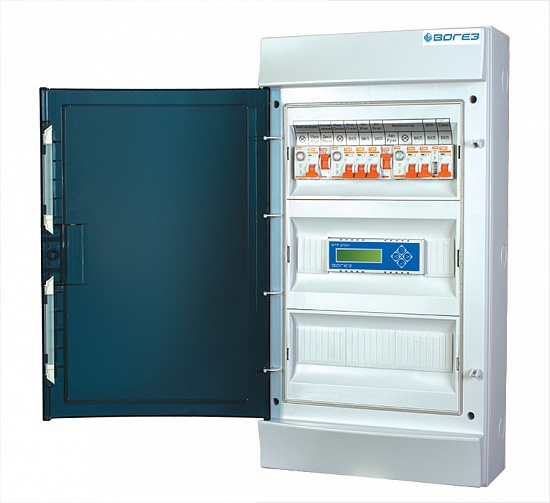

    ВШУ выполнены на базе контроллеров ВТР 210И.

Состав оборудования системы приточной вентиляции, подключаемого к ВШУ:

• электропривод клапана регулирующего;
• электропривод жалюзи;
• нагреватель жалюзи;
• приточный вентилятор;
• датчики температуры (один датчик наружного воздуха и три датчика погружных);
• датчик пожарной сигнализации;
• датчик фильтра;
• датчик работы вентилятора.

     Обеспечивается сигнализация отказов, диагностируемых контроллерами ВТР 210И (включение звонка или фонаря) и дистанционное включение или выключение системы.

Основные функции

• Управление исполнительным механизмом (клапаном), регулирующим подачу теплоносителя в калорифер.
• Управление вентилятором и электроприводом жалюзи (задаваемая пользователем задержка на включение для прогрева калорифера, автоматическое отключение при снижении температуры обратной воды или температуры приточного воздуха ниже заданной, обеспечивающее защиту от замораживания калорифера).
• Поддержание заданной пользователем температуры приточного воздуха.
• Контроль за температурой обратной воды, обеспечивающий защиту от замораживания калорифера и ограничение температуры графиком Тобр.=f(Т наружного воздуха), задаваемым пользователем.
• Автоматическое включение режима «ЛЕТНИЙ» при температуре наружного воздуха, задаваемой пользователем.

Технические характеристики

Обозначение при заказе
